Priključivanje telefonske linije
Način priključivanja ovisi o telefonskoj liniji.
-

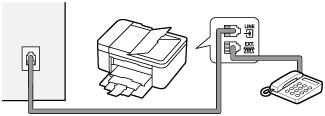

Ako pisač povežete izravno sa zidnom telefonskom utičnicom / Ako pisač povežete putem xDSL razdjelnika:
-
Ako pisač povežete s drugom linijom, kao što je xDSL razdjelnik:
Ako povezivanje nije ispravno izvršeno, pisač neće moći slati/primati faksove. Ispravno povežite pisač.
Važno
-
Faks uređaje i/ili telefone ne priključujte paralelno (samo SAD i Kanada).
Ako su dva ili više faks uređaja i/ili telefona povezana paralelno, mogu se javiti sljedeći problemi, a pisač možda neće raditi ispravno.
-
Ako tijekom primanja ili slanja faksa podignete slušalicu telefona koji je priključen paralelno, slika faksa može se oštetiti ili se mogu javiti pogreške u komunikaciji.
-
Usluge kao što je ID pozivatelja, itd. možda neće ispravno raditi na telefonu.
Ako ne možete izbjeći paralelno priključivanje, način primanja postavite na Prednost ima tel. (TEL priority mode), imajući u vidu da se mogu javiti gore navedene pogreške. Faksove ćete moći primati samo ručno.
-
Osnovno povezivanje (povezivanje s glavnom telefonskom linijom)
Provjerite je li pisač isključen, priključite jedan kraj priloženog telefonskog kabela u utičnicu za telefonsku liniju pored oznake "LINE" na pisaču, zatim drugi kraj kabela priključite u zidnu utičnicu za telefonsku liniju ili u utičnicu za telefonsku liniju na xDSL razdjelniku.
Kada telefon povežete s pisačem, provjerite je li pisač isključen, jedan kraj telefonskog kabela priključite u utičnicu za vanjski uređaj pored oznake "EXT." na pisaču, zatim drugi kraj kabela priključite u utičnicu za telefonsku liniju na telefonu.
Važno
-
Provjerite jeste li telefonsku liniju priključili prije uključivanja pisača.
Ako telefonsku liniju priključite dok je pisač uključen, isključite pisač i iskopčajte utikač kabela za napajanje. Pričekajte 1 minutu pa priključite telefonsku liniju i kabel za napajanje.
Napomena
-
U odjeljku Pogled straga potražite položaj utičnice za telefonsku liniju i utičnice za vanjski uređaj.
-
Prije priključivanja telefona ili telefonske sekretarice, uklonite kapicu priključka za telefon.
-
Za korisnike u Ujedinjenom Kraljevstvu:
Ako se poveznik vanjskog uređaja ne može priključiti u utičnicu na pisaču, morat ćete kupiti B.T. prilagodnik i priključiti prema sljedećim uputama:
Priključite B.T. prilagodnik na telefonski kabel koji je povezan s vanjskim uređajem, zatim B.T. prilagodnik priključite u utičnicu za vanjski uređaj.
Priključivanje raznih linija
Ovaj odjeljak prikazuje kako priključiti razne linije.
To su primjeri i ne jamči se da odgovaraju svim uvjetima priključivanja. Pojedinosti potražite u priručniku s uputama koji ste dobili uz mrežni uređaj (upravljački uređaji kao što su xDSL (digitalna pretplatnička linija) modem i terminalski prilagodnik) koji povezujete s ovim pisačem.
Napomena
-
xDSL je opći pojam za komunikacijsku tehnologiju velike brzine putem telefonske linije kao što je ADSL/HDSL/SDSL/VDSL.
-

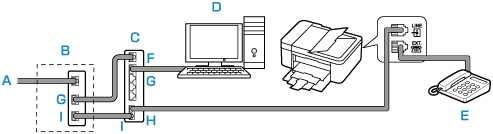

Priključivanje na internetski telefon
- A: Digitalna pretplatnička linija
- B: xDSL modem (razdjelnik možda nije ugrađen u modem)
- C: Širokopojasni usmjerivač kompatibilan s internetskim telefonom
- D: Računalo
- E: Telefon ili telefonska sekretarica
- F: Priključak za WAN (mreža na širokom području)
- G: Priključak za LAN (lokalna mreža)
- H: Priključak TEL
- I: Priključak LINE
* Konfiguracija i nazivi priključaka razlikuju se ovisno o proizvodu.
Napomena-
Kada priključujete xDSL liniju, odaberite istu vrstu linije kako je navedeno u stavci Vrsta telefon. linije (Telephone line type).
-

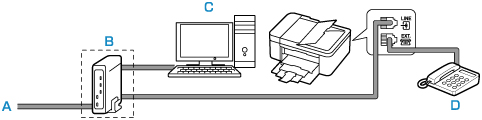

Priključivanje na xDSL
- A: Analogna pretplatnička linija
- B: xDSL modem (razdjelnik možda nije ugrađen u modem)
- C: Računalo
- D: Telefon ili telefonska sekretarica
Važno-
Ako razdjelnik nije ugrađen u modem, ne račvajte telefonsku liniju prije razdjelnika (sa strane zidne utičnice). Također, razdjelnike nemojte priključivati paralelno. Pisač možda neće ispravno raditi.
Napomena-
Kada priključujete xDSL liniju, odaberite istu vrstu linije kako je navedeno u stavci Vrsta telefon. linije (Telephone line type).
-
Priključivanje na ISDN liniju
Pojedinosti o ISDN (Integrated Service Digital Network) vezi i postavkama potražite u priručniku koji ste dobili uz terminalski prilagodnik ili modemski usmjerivač.
